Подключение Multipath LUN СХД к системе Windows Server 2012

Multipath Input Output — это система многопутевого подключения блочных устройств. Требуется она для дублирования каналов подключения в целях повышения отказоустойчивости и производительности за счет того, что сервер может обращаться к устройству по нескольким каналам.

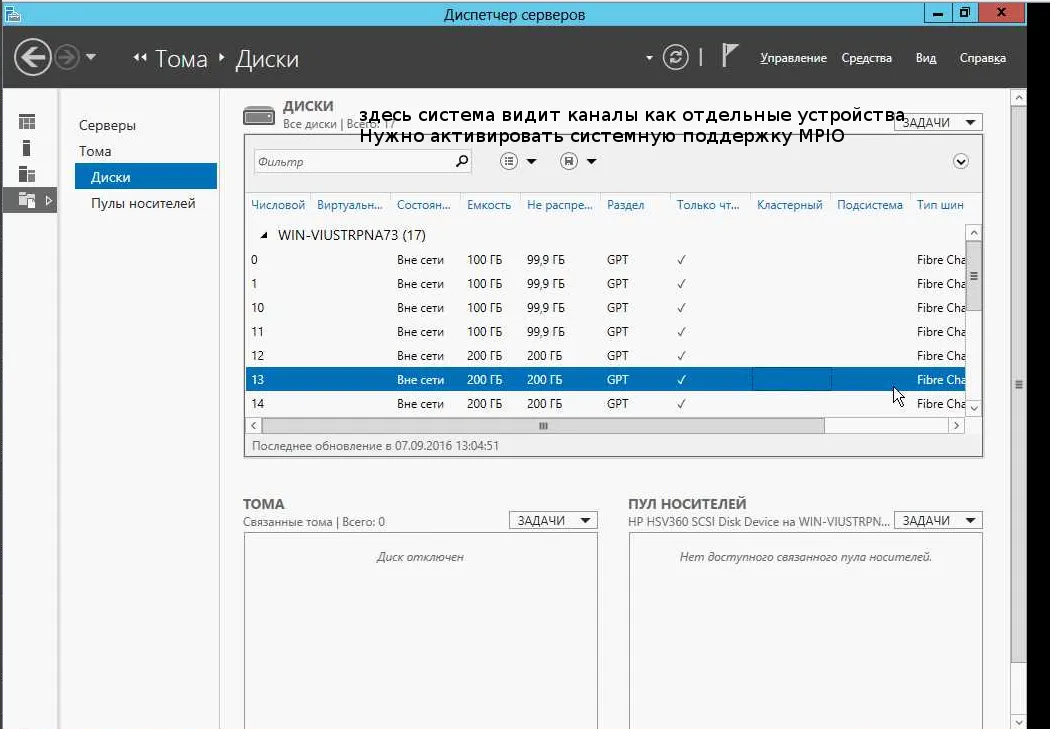

Вот так система видит LUN'ы без поддержки MPIO:

LUN без MPIO

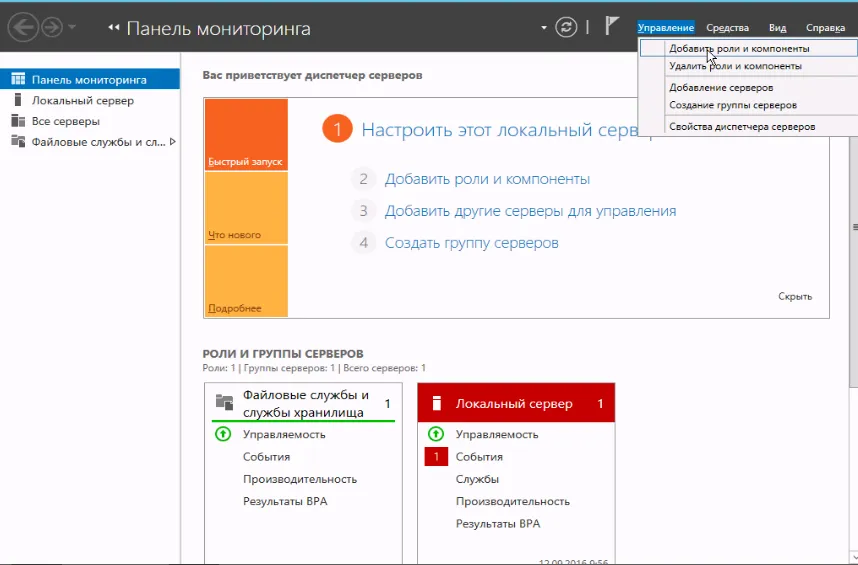

Если MPIO по какой-либо причине отключен, требуется включить. Для этого в "панели мониторинга" выбираем меню "управление" и пункт "добавить роли и компоненты"

Добавить роли и компоненты

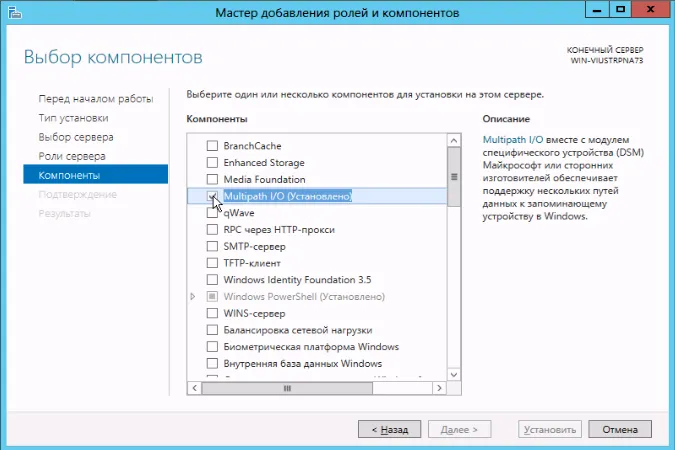

В "мастере добавления ролей и компонентов" переходим к пункту "компоненты" и выбираем в списке "Multipath I/O", после чего нажимаем виртуальную кнопку "установить".

Установка Multipath I/O

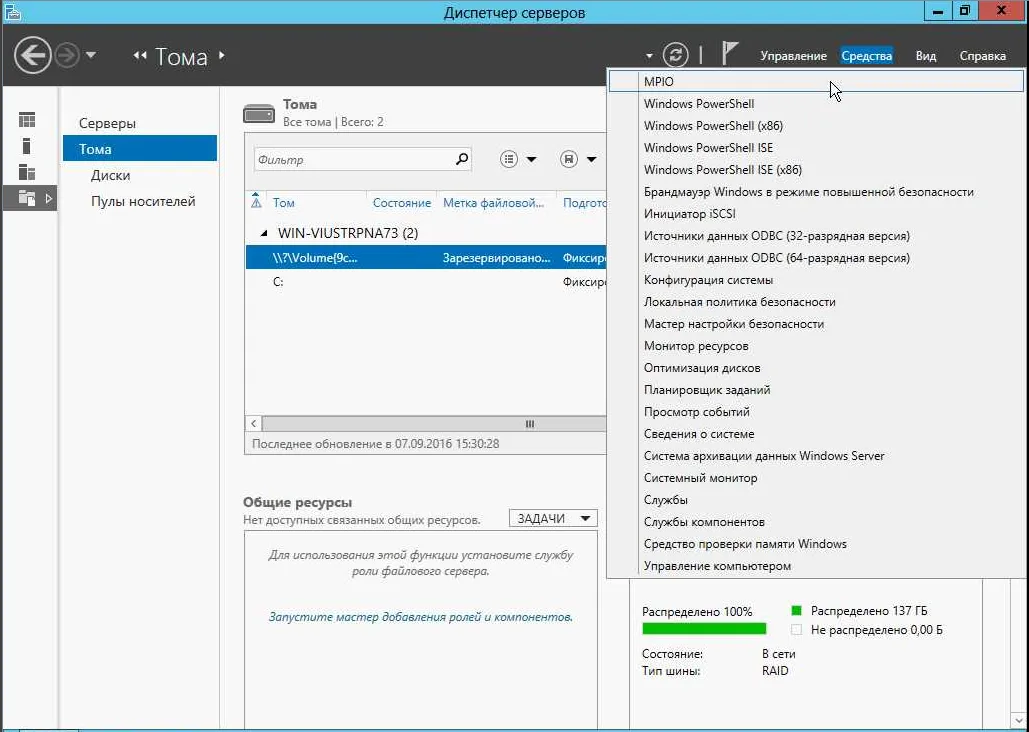

После этого переходим в систему управления дисковыми массивами в "диспетчере серверов" и через меню "средства" вызываем диалог MPIO:

Диалог MPIO

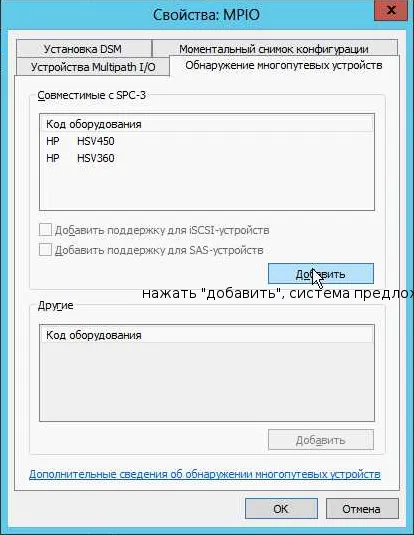

На вкладке "Обнаружение многопутевых устройств" видим нужные нам LUN'ы и нажимаем кнопку "добавить".

Обнаружение многопутевых устройств

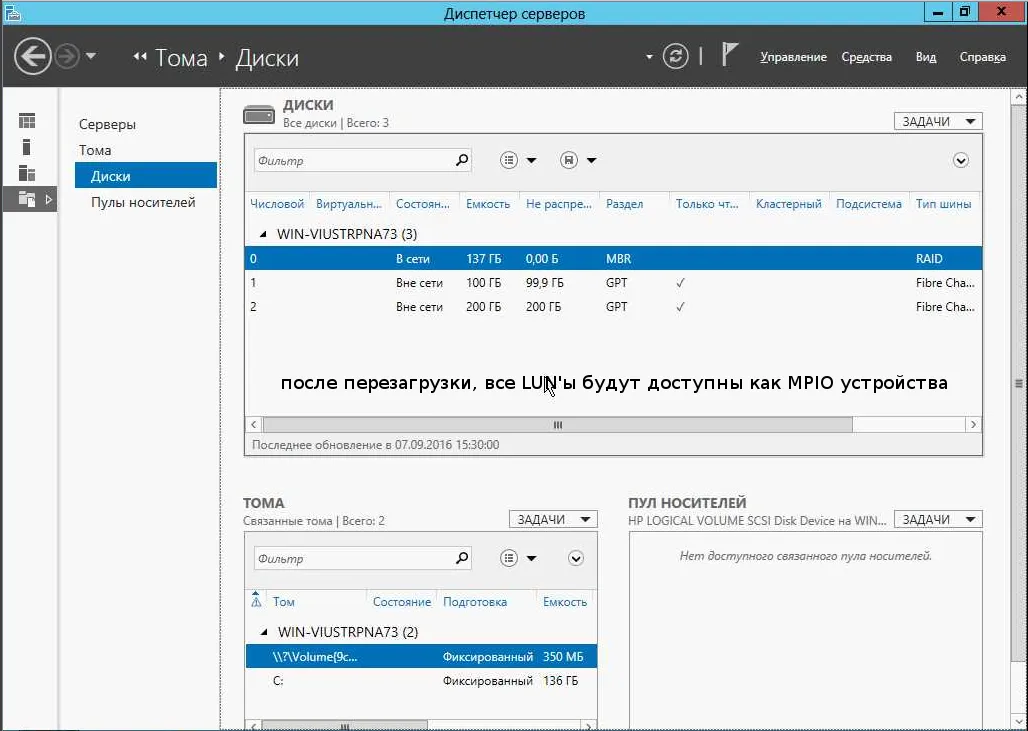

Система предложит перезагрузиться. Соглашаемся. После перезагрузки все LUN'ы доступны как MPIO устройства:

LUN как MPIO устройства

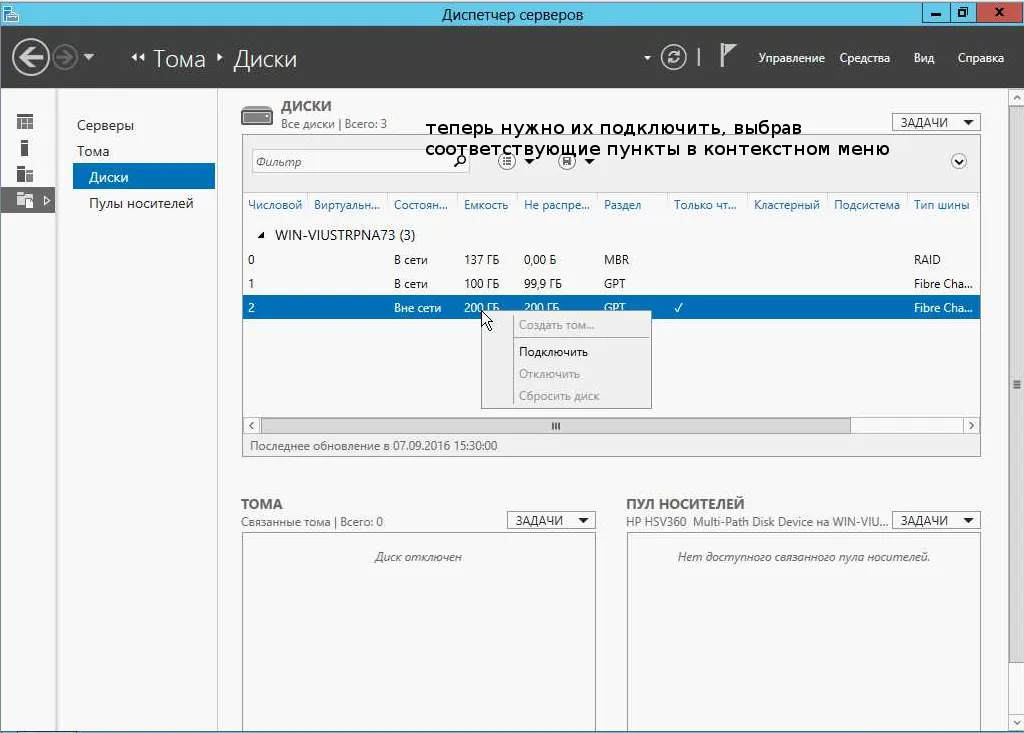

Теперь их требуется подключить к системе, после чего можно создавать тома:

Подключение LUN

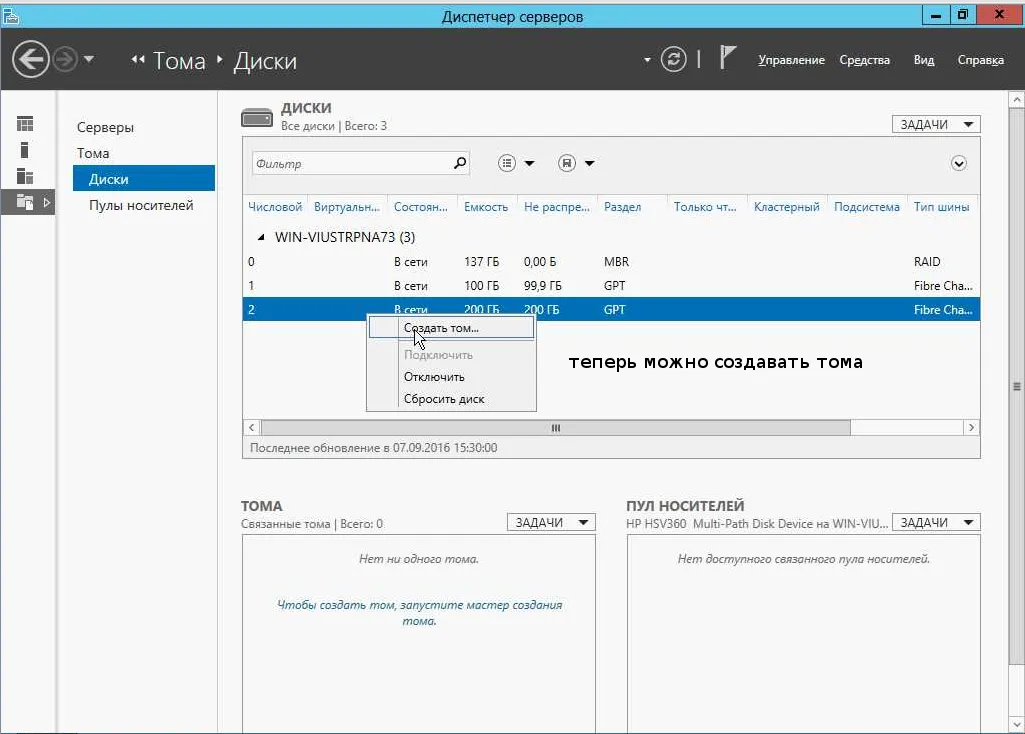

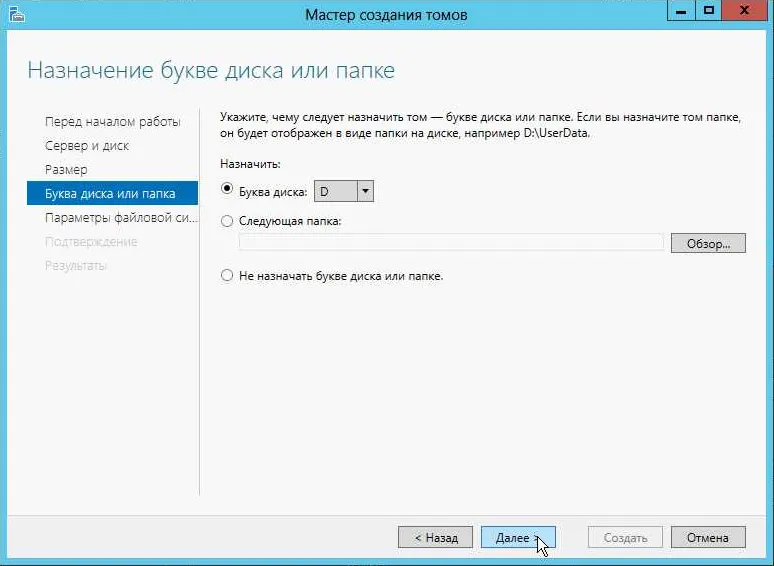

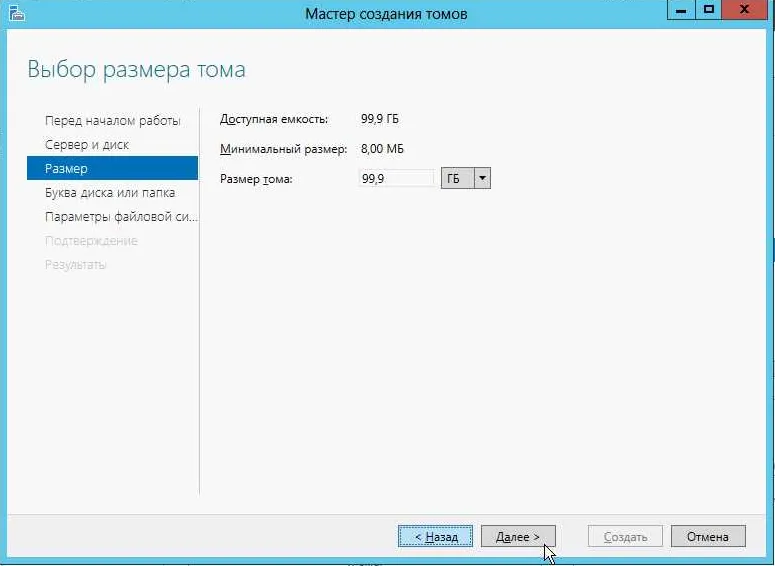

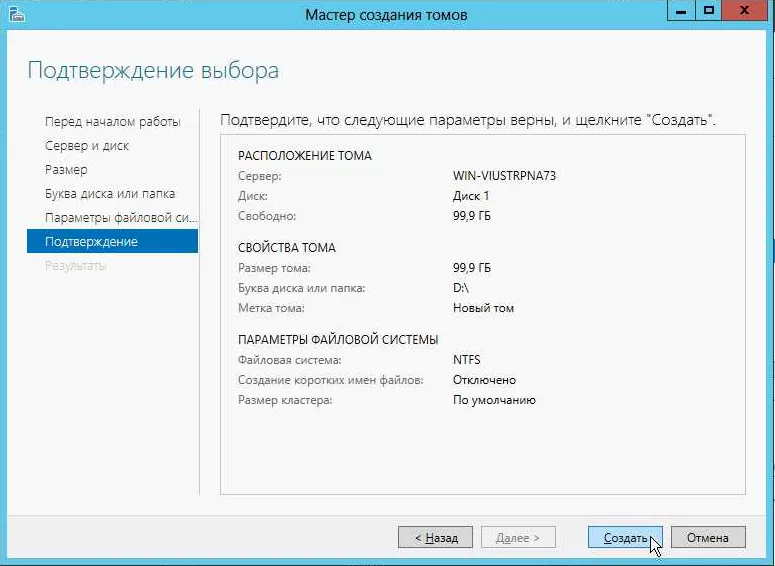

Создание тома

Создание тома

Создание тома

Создание тома

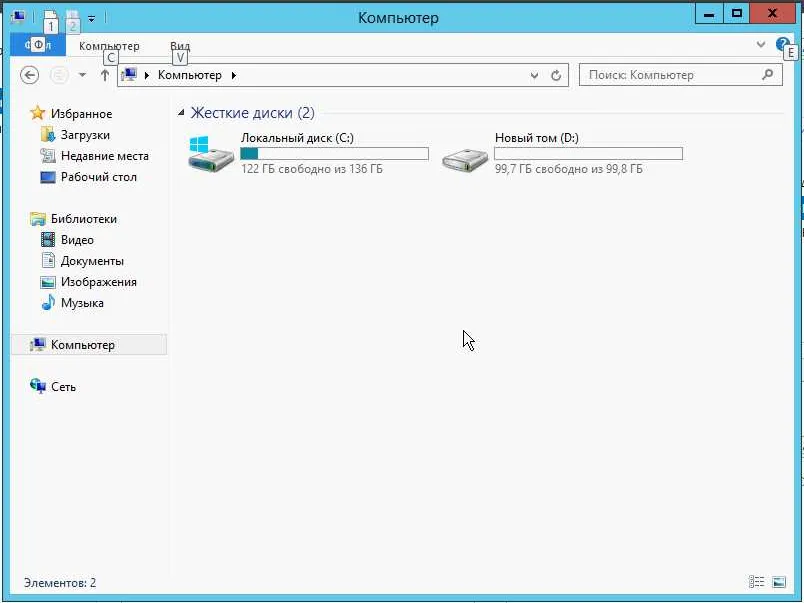

Готово. Теперь созданные тома доступны в системе:

Тома доступны в системе
